ABViewer 10.0.1.26 Xem, chỉnh sửa, chuyển đổi bản vẽ kỹ thuật

ABViewer là phần mềm làm việc với các bản vẽ, nó cho phép bạn xem, chỉnh sửa, chuyển đổi, đo và in DWG và các file CAD khác cũng như các mô hình 3D và hình ảnh raster.

Có thể nói rằng ABViewer là một ứng dụng quản lý tài liệu kỹ thuật, thiết kế hiệu quả, chất lượng cao và đa tính năng. Với ABViewer, bạn có thể làm việc với từng phần riêng biệt trên bản vẽ hoặc ngược lại, một nhóm các file.

Một số tính năng chính của phần mềm làm việc với bản vẽ ABViewer

Định dạng hỗ trợ:

ABViewer hỗ trợ các định dạng 3D, complex, ảnh raster, ảnh vector, CAD. Tất cả có đến 30 định dạng, bao gồm một số như: AutoCAD DWG, DXF, DWF, Hewlett-Packard HPGL, PLT, HGL, CGM, SVG, IGES/IGS, STEP/ TP, STL, 3DS, TIFF, BMP, JPG, GIF, v.v...

Định dạng đầu ra:

ABViewer cho phép chuyển đổi một tập tin đơn lẻ hoặc chuyển đổi một nhóm tập tin. Chuyển đổi hàng loạt cung cấp một loạt các cài đặt xuất file như chế độ đen trắng, xác định kích thước tập tin đầu ra, v.v...

Danh sách các định dạng đầu ra được ABViewer hỗ trợ: PDF, DWG, DXF, SWF, CGM, DXT, SVG, PLT, STL, OBJ, OBJF, NMF, LMTS, BMP, GIF, JPG, PNG, TIF, TIFF, WMF, EMF, SWF.

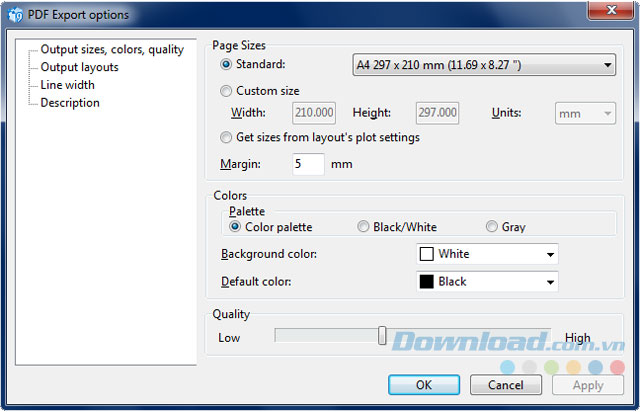

Các định dạng đầu ra được ABViewer hỗ trợ

In bản vẽ kỹ thuật:

In các bản vẽ là một nhiệm vụ cần thiết khi làm việc với các bản vẽ. Nó thường bắt buộc phải in một phần bản vẽ hoặc chia thành nhiều trang. Hệ thống in tiêu chuẩn thường không đáp ứng đủ các yêu cầu này và người dùng cần thêm một số tùy chọn khác. Những vấn đề này đã được ABViewer giải quyết.

ABViewer có công cụ in nhiều trang (in lát gạch - Tiled printing) cho phép in hình ảnh trên số lượng trang bất kỳ của các định dạng khác nhau với kích thước cần thiết. Ví dụ, các bản vẽ lớn (A0, A1,...) có thể được chia thành một số lượng lớn các trang nhỏ hơn, mà có thể nối lại trong một ảnh lớn duy nhất. Bất kỳ trang nào cũng có thể được in riêng biệt, để đề phòng một vài trang bị hư hỏng có thể in lại sau mà không phải in lại tất cả bản vẽ.

Chế độ in nhiều file của ABViewer

Chế độ in hàng loạt của ABViewer

Bên cạnh đó, ABViewer cũng cung cấp chế độ in một loạt, cho phép xác định các thiết lập theo lô cần thiết cho mỗi layer của bản vẽ, thiết lập các thiết bị đầu ra và kích thước giấy tương ứng, cũng như xem trước tập tin. Điều này sẽ giúp tiết kiệm thời gian khi phải mở từng cửa sổ chương trình và thiết lập cấu hình cho từng cửa sổ một.

Chuyển đổi:

Nếu bạn có một số lượng lớn các tập tin cần được chuyển đổi sang định dạng khác, bạn không phải mất quá nhiều thời gian và công sức, vì ABViewer có một công cụ để chuyển đổi hàng loạt. Lệnh chuyển đổi hàng loạt có sẵn trong tab Output và tab File.

Bạn cũng có thể thêm bất kỳ tập tin nào có định dạng được hỗ trợ vào danh sách file. Các nhóm tương thích của thiết lập sẽ có sẵn theo các định dạng xuất được chọn. Các cài đặt và danh sách file có thể được lưu lại cho những lần làm việc sau.

Thumbnails:

Đôi khi rất khó để tìm thấy các bản vẽ cần thiết trong số hàng ngàn tập tin có tên tương tự. Các thumbnail sẽ giúp cho việc tìm kiếm dễ dàng hơn bằng cách hiển thị các bản vẽ ở dạng thu nhỏ trong một cửa sổ riêng biệt. Khi nhìn vào ảnh nhỏ này sẽ dễ dàng để tìm thấy bản vẽ cần thiết.

Tính năng hiển thị bản vẽ thu nhỏ của ABViewer

Có thể gọi các cửa sổ thumbnail này mà không cần chạy ABViewer. Bạn chỉ cần chọn thư mục với phần mềm được cài đặt trong menu Start và mở ứng dụng Thumbnails. Bạn cũng có thể sử dụng phím nóng Ctrl + T để làm việc này.

Chỉnh sửa bản vẽ:

ABViewer không chỉ cho phép chỉnh sửa các định dạng CAD chuẩn như DWG và DXF mà còn cả các file vector: PLT, SVG, CGM,... Ứng dụng này là một nền tảng CAD đầy đủ chức năng, cho phép quản lý các lớp, các khối, kích thước và định dạng văn bản, thêm file khác để vẽ cũng như các liên kết bên ngoài và các hoạt động tiêu chuẩn khác.

So sánh file:

ABViewer tích hợp tính năng so sánh nhanh các phiên bản tập tin khác nhau và tìm kiếm sự khác biệt giữa chúng. Kết quả của việc so sánh được hiển thị bằng đồ họa, tại nơi tìm thấy sự thay đổi sẽ được đánh dấu bằng một màu sắc tương phản. Nó có thể so sánh các tập tin DXF và DWG.

Các tùy chọn trong tính năng so sánh của ABViewer

Tính năng so sánh hai file của ABViewer

Theo mặc định, các tập tin bị so sánh được mở cạnh nhau theo chiều dọc. Nó có thể thay đổi vị trí của mình với sự giúp đỡ của các nút theo chiều ngang trong cửa sổ so sánh. Ứng dụng cũng hỗ trợ mở rộng quy mô đồng bộ để xem sự thay đổi thuận tiện hơn.

Đo lường bản vẽ:

ABViewer cho phép đo khoảng cách giữa hai điểm, diện tích, chu vi với khả năng thiết lập trực quan, nhanh chóng các yếu tố thước đo phục vụ cho việc đo lường. Các máy tính sẽ không cần thiết, chỉ cần một vài lần nhấp chuột và kết quả sẽ được hiển thị trên màn hình. Nếu cần thiết, bạn có thể sao chép chúng vào một tài liệu hoặc tiếp tục đo và lấy kết quả sau.

Tính năng đo lường bản vẽ của ABViewer

Georeferencing:

Đây là một lệnh đặc biệt được thiết kế để chuyển đổi các tọa độ của bản vẽ và tương quan của chúng với trạng thái của hệ thống hoặc bất kỳ hệ tọa độ kết hợp khác. Tính năng này rất tiện lợi khi làm việc với các bản đồ và thiết lập mối quan hệ giữa tọa độ bản đồ với tọa độ thực của một tòa nhà.

Quản lý các bộ phận của bản vẽ:

Câu lệnh Fragment cho phép chọn một vùng hình chữ nhật để vẽ và thực hiện các hoạt động sau đây:

• Sao chép nó vào clipboard dưới dạng BMP hoặc EMF.
• Lưu các vùng lựa chọn sang định dạng DWG, DXF, PDF, JPEG, ...
• In các khu vực được chọn, in lát gạch được hỗ trợ.
• Lệnh Fragment có sẵn trên tab Viewer trong mục Tools.

Đánh dấu bản vẽ:

Để thêm bình luận, ghi chú vào bản vẽ đã được nạp, bạn có thể sử dụng chế độ đặc biệt Redline. Trong chế độ này, các bản vẽ chính không bị chỉnh sửa, tất cả các ghi chú che phủ file. Trong chế độ này, bạn có thể sử dụng tất cả các công cụ biên tập. Các bình luận được lưu vào một tập tin riêng biệt và được nạp tự động ngay khi các bản vẽ chính được mở ra. Một tập tin cơ sở có thể có vài tập tin Redline.

Tính năng đánh dấu bản vẽ của ABViewer

Giao diện XML:

Trong ABViewer, bạn có thể truy cập vào cấu trúc bản vẽ với sự giúp đỡ của giao diện XML. Gói phần mềm bao gồm một ứng dụng Delphi đề mô tương tác với ABViewer với sự trợ giúp của công nghệ DDE. Các lệnh Run DDE Demo chạy fiile XML.exe, được lưu trữ trong thư mục với các phần mềm được cài đặt.

LISP:

ABViewer hỗ trợ khoảng một nửa lệnh LISP bao gồm các chức năng đệ quy, đối số. Nếu bạn đã làm việc với LISP, bạn có thể mở rộng các tính năng của ABViewer bằng cách sử dụng các chức năng. Một trình gỡ lỗi được sử dụng để gỡ lỗi LISP trong ABViewer, bạn có thể truy cập nó bằng cách nhấn vào Advanced > Lisp > Lisp Debugger.

Yêu cầu hệ thống:

• Hệ điều hành: Microsoft Windows 2000, Windows XP, Windows Vista, Windows 7, Windows 8.
• CPU: 533 MHz.
• RAM: 1 GB, 2 GB để xem các tập tin 3D.
• Không gian ổ đĩa: 200 MB.

Tóm lại, ABViewer là một phần mềm làm việc với các bản vẽ có tính năng phong phú, hỗ trợ đầy đủ các chức năng cần thiết, giúp cho quá trình làm việc với các bản vẽ trở nên dễ dàng, thuận tiện.

Bích Thủy
